Строительство каркасного дома с навесом по проекту «Керро»

20 июня 2019 года мы приступили к строительству одноэтажного каркасного дома с навесом в садоводческом массиве недалеко от поселка Керро.


Проект каркасного дома по проекту Керро
Каркасный дом с навесом

Данное строение представляет из себя одноэтажный каркасный дом с пятном застройки 6х6 м. В данную площадь включена крытая терраса площадью 8 м2, прихожая и санузел площадью 3,15 м2 и 3,41 м2 соответственно, а также объединенная кухня-гостиная площадью более 17 м2

Одной из отличительных черт данного проекта является массивный навес над парковкой общей площадью 24 м2.

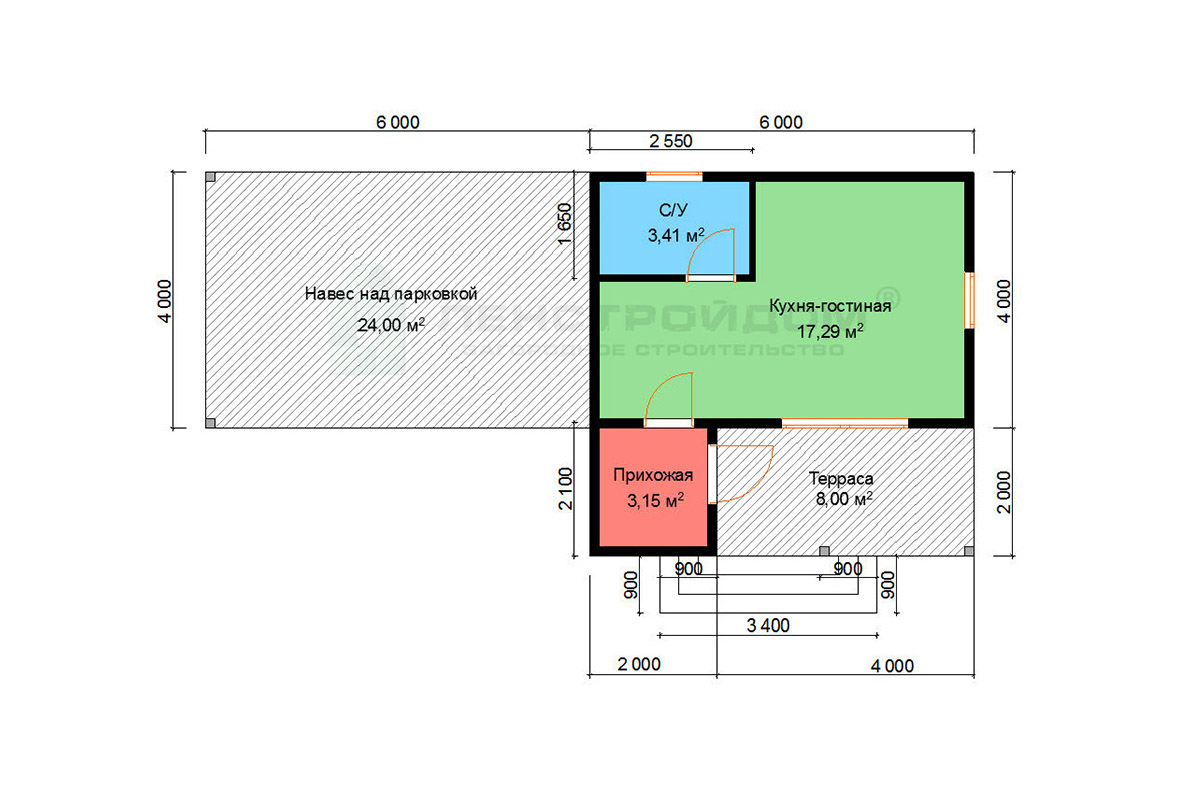

Планировка каркасного дома с навесом

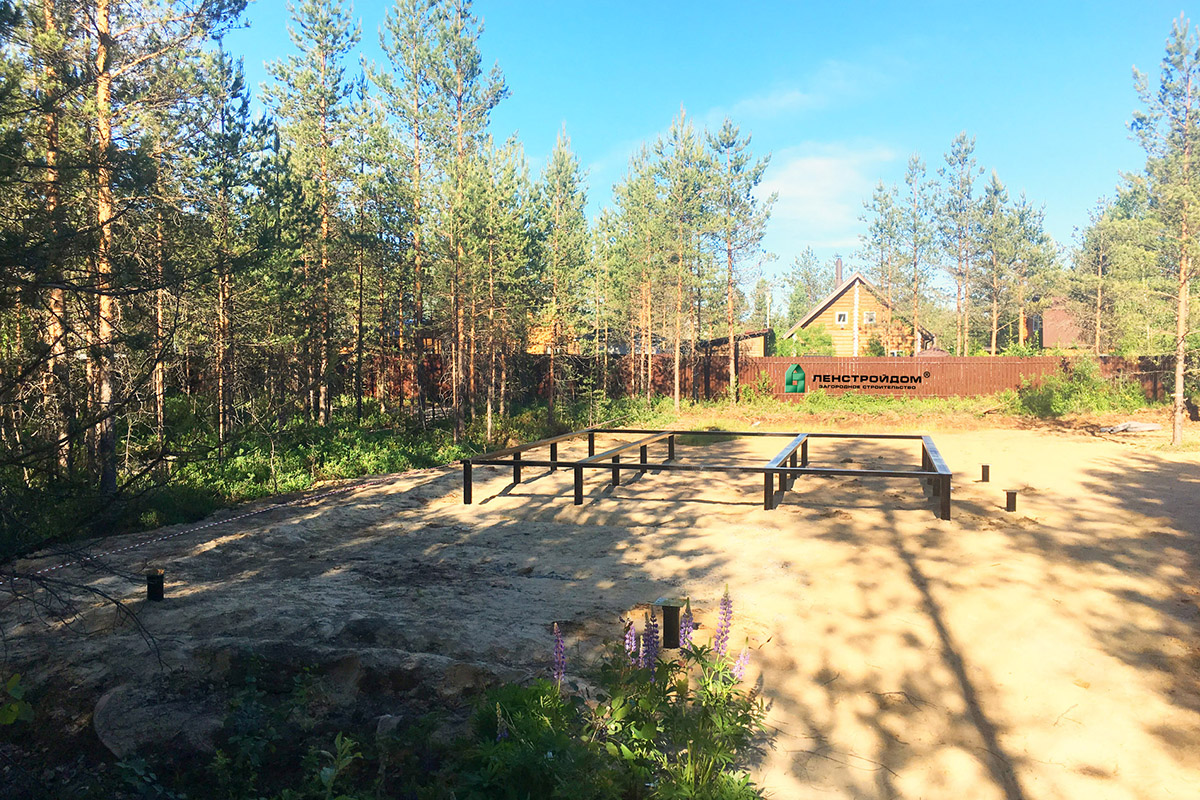

В качестве основы будущего каркасного дома был выбран свайно-винтовой фундамент. Свайное поле состоит из 16 свай под основным строением, а так же 2 дополнительные сваи под крыльцо и 2 под навес. Все сваи диаметром 108 мм и длиной до 3-х метров, Данный фундамент был смонтирован специалистами организации-партнера, с которыми ЛенСтройДом работает уже свыше 5 лет и за весь срок сотрудничества у нас ни разу не было никаких проблем со свайно-винтовыми фундаментами. Обвязка свай выполнена швеллером, при этом все узлы стыков качественно проварены и обработаны антикоррозийным составом.

Обвязка винтовых свай

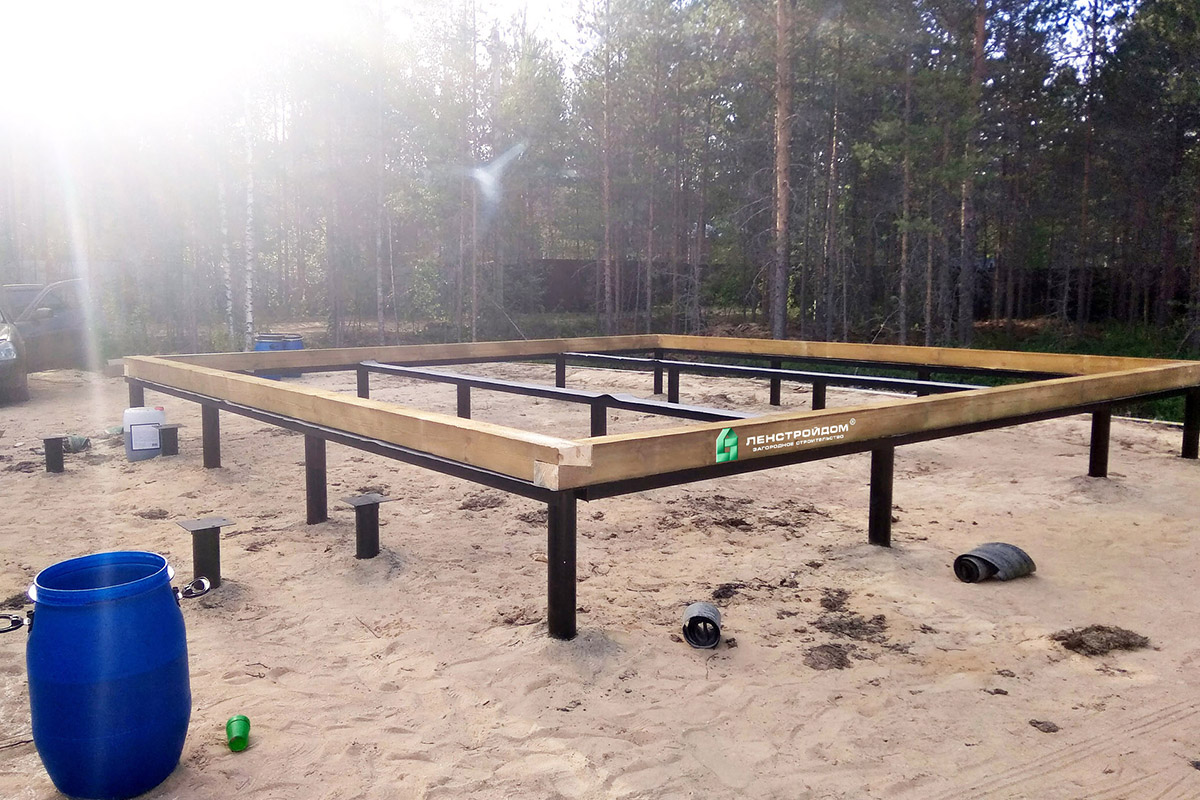

Деревянный ростверк выполнен из антисептированного бруса сечением 150х150 мм. На фото хорошо виден надёжный и качественно исполненный узел примыкания на углах бруса типа «ласточкин хвост», препятствующий смещению элементов ростверка друг относительно друга.

Нижняя обвязка каркасного дома

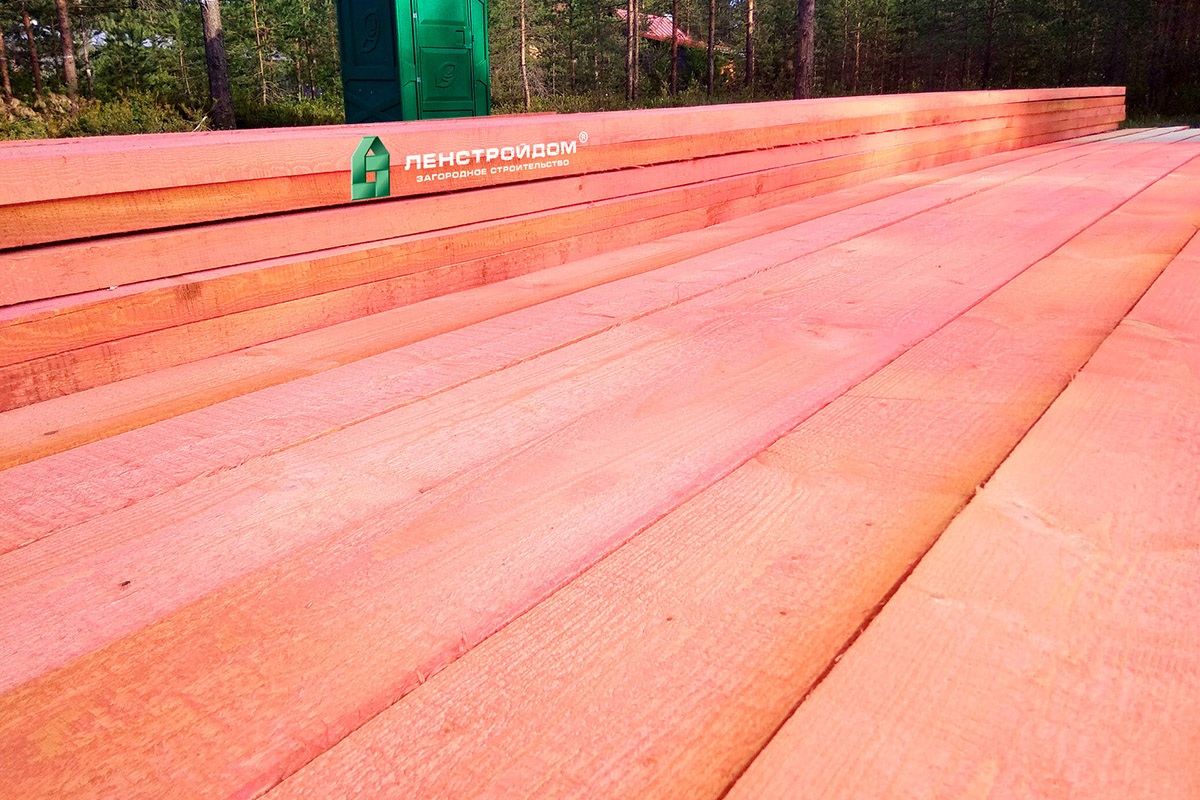

Силовой каркас дома исполнен из доски камерной сушки толщиной 50 мм. Лаги перекрытия и стропильные ноги смонтированы из доски высотой 200 мм, наружные стены 150 мм, а внутренние перегородки 100 мм. Весь каркас был предварительно обработан антисептирующим огне-биозащитным составом для защиты древесины от пагубного воздействия окружающей среды, а так же предотвращающие самовозгорание при нештатных ситуациях.

Антисептирование досок каркасный дом

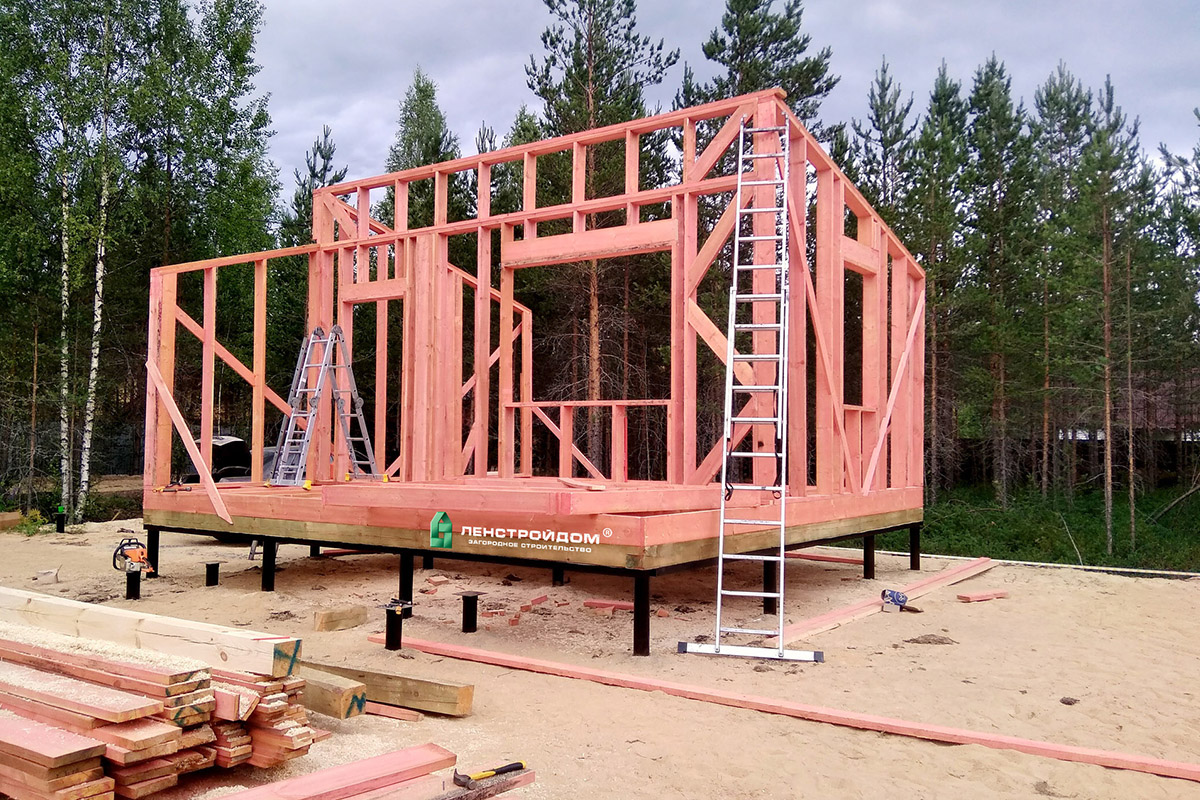

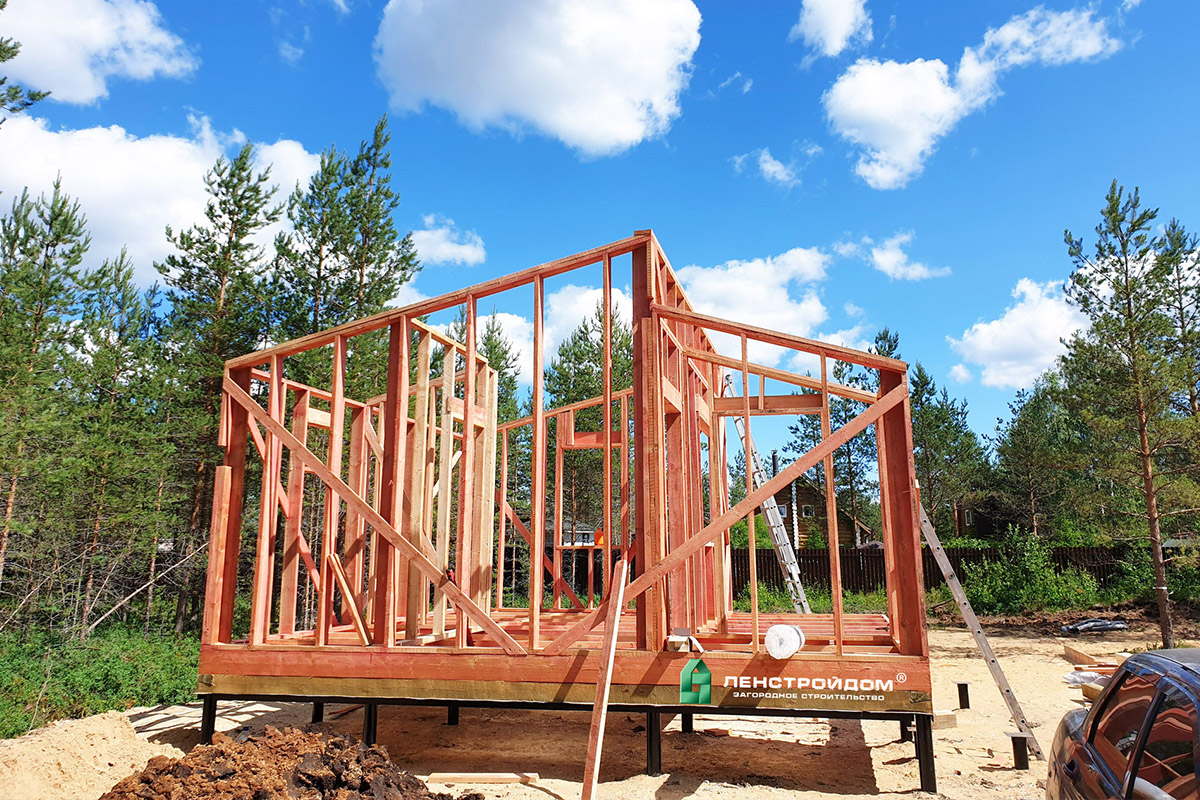

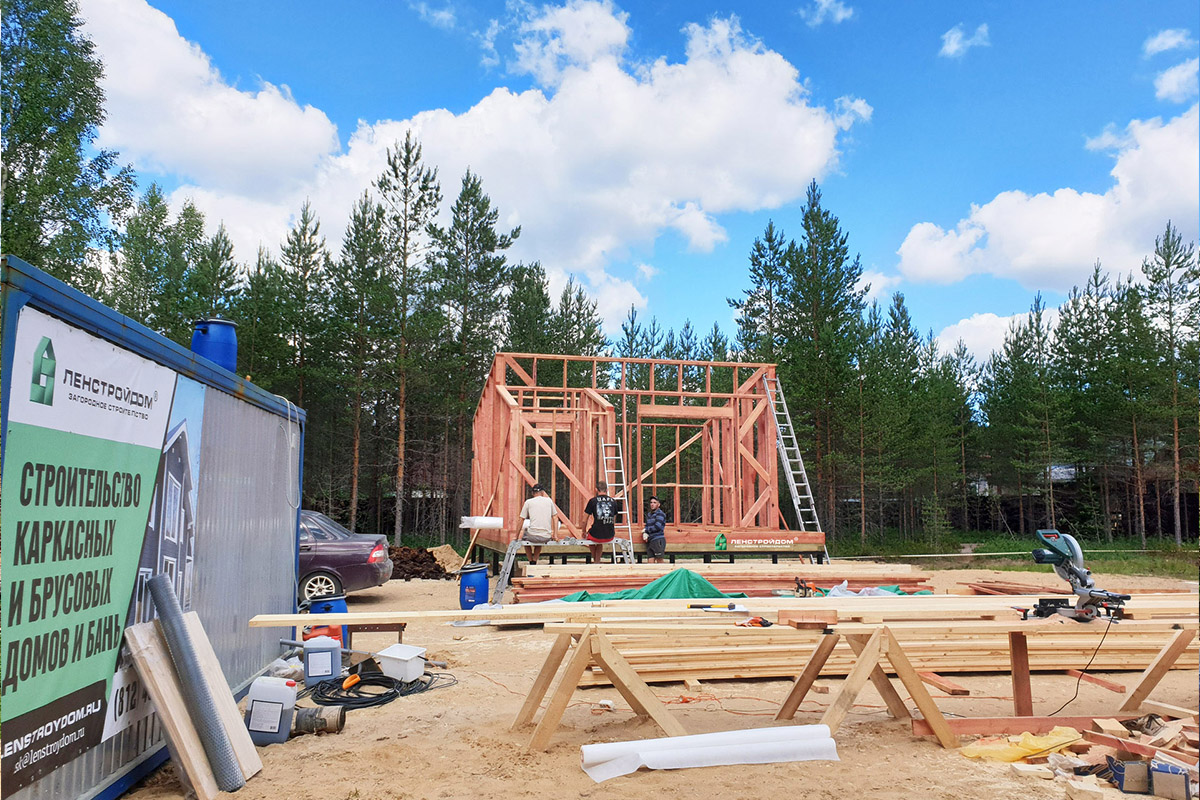

Монтаж каркаса стен и перегородок был произведен в течение всего лишь двух дней.


Каркас дома
Возведение каркаса для дома
каркас каркасного дома

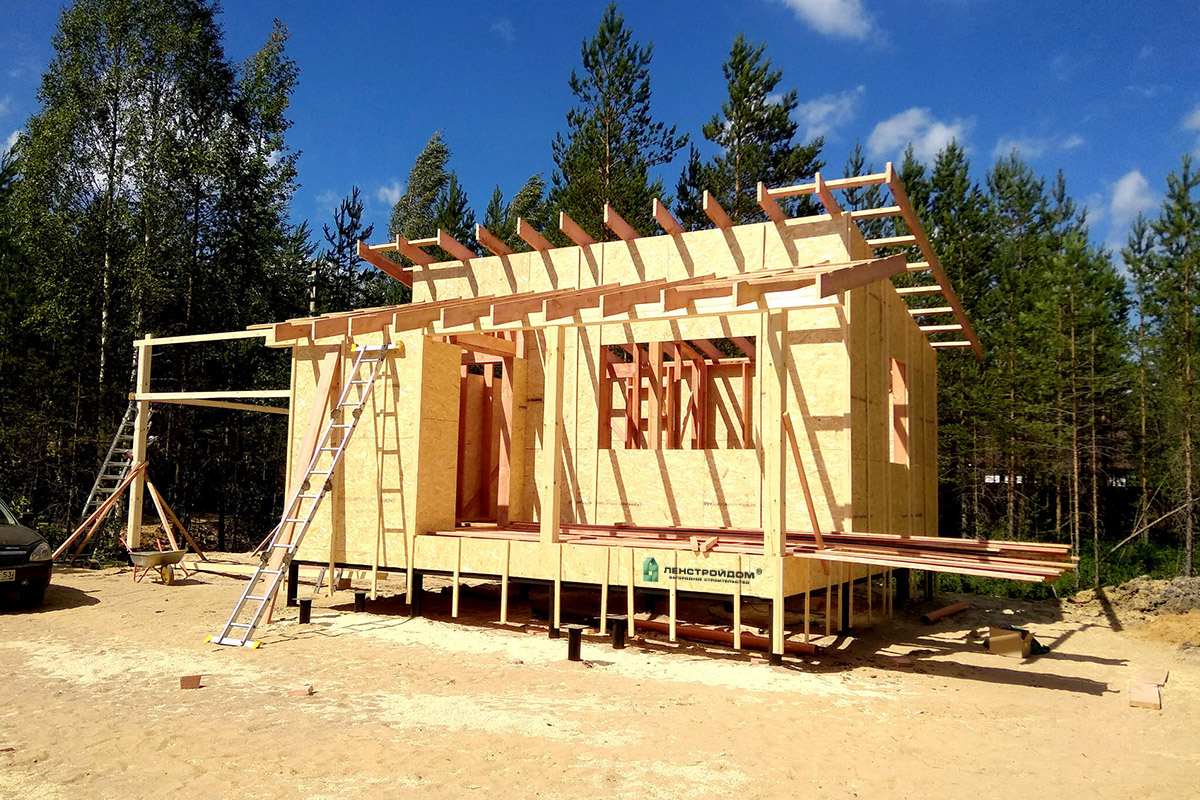

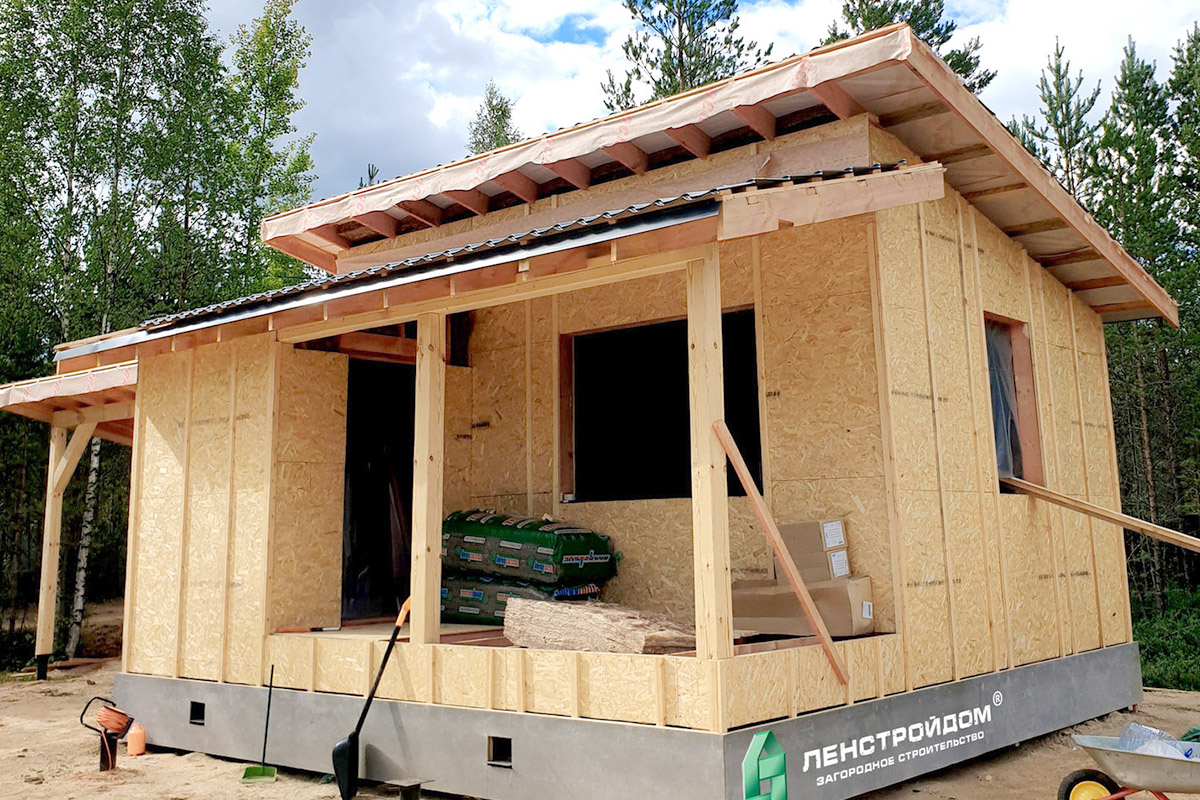

Следующим этапом стала обшивка силового каркаса плитой ОСП толщиной 9 мм и сборка стропильной системы.

Обшивка дома ОСП (OSB)

Поверх неё была смонтирована ветро-гидрозащитная пленка, смонтированы бруски вентилируемого зазора из бруса 50х50 мм.

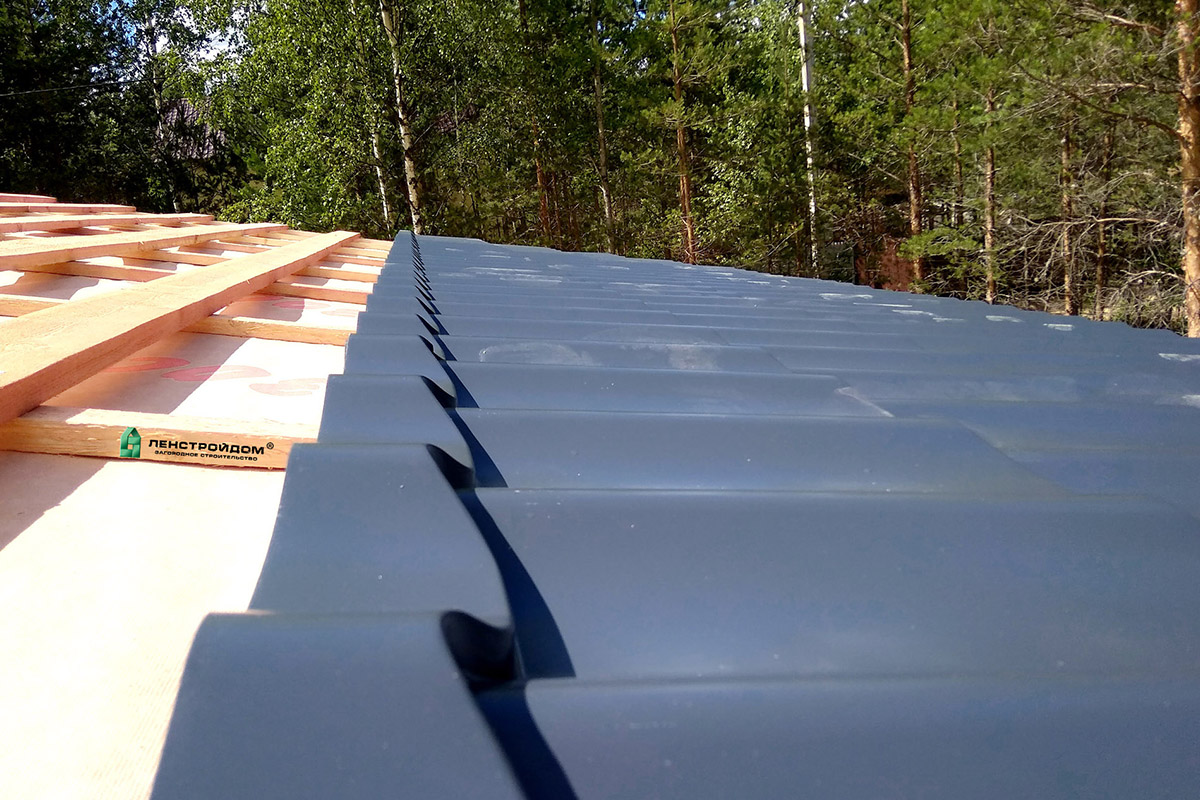

Следующим слоём кровельного пирога была смонтирована контр-обрешетка из доски 25х100 мм и металлочерепица типа Супермонтеррей цветом RAL 7024.

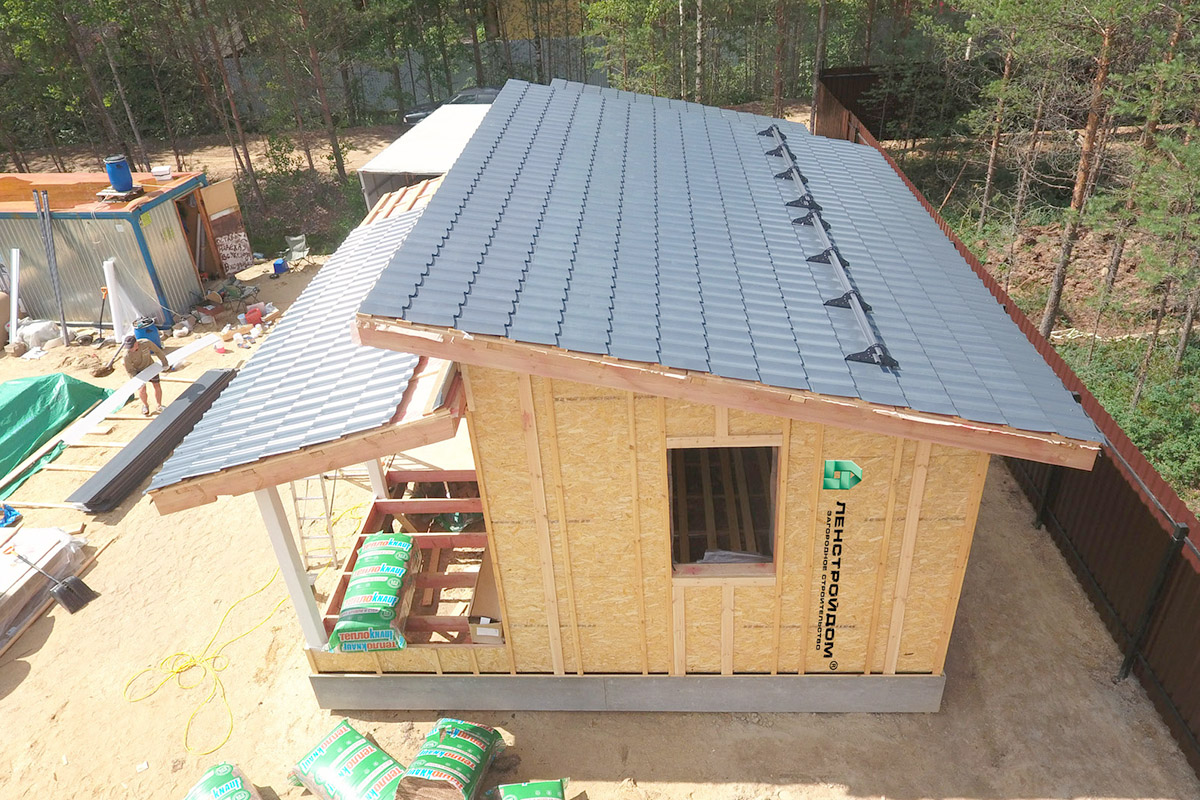

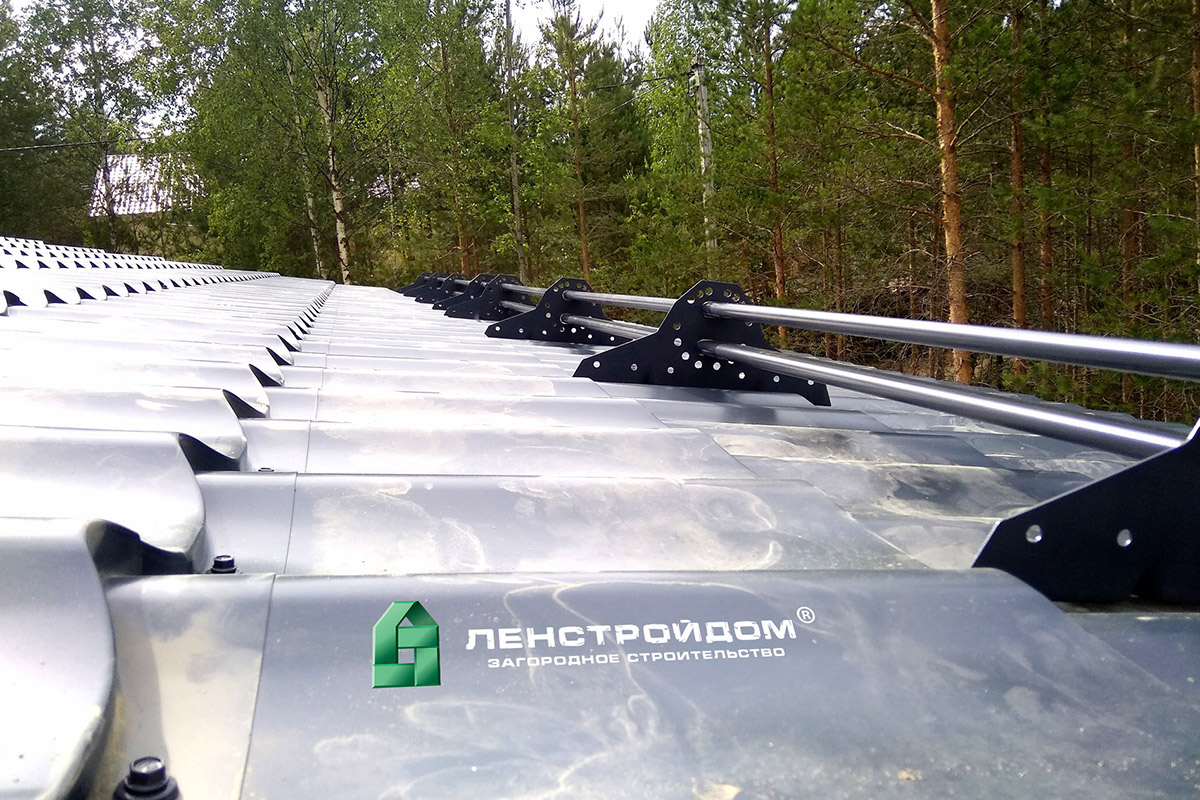

Для защиты водосточной системы и общей безопасности был произведен монтаж снегозадержателей, препятствующих лавинообразному сходу снежного покрова в зимнее время.


монтаж металлочерепицы
установка снегозадержателей

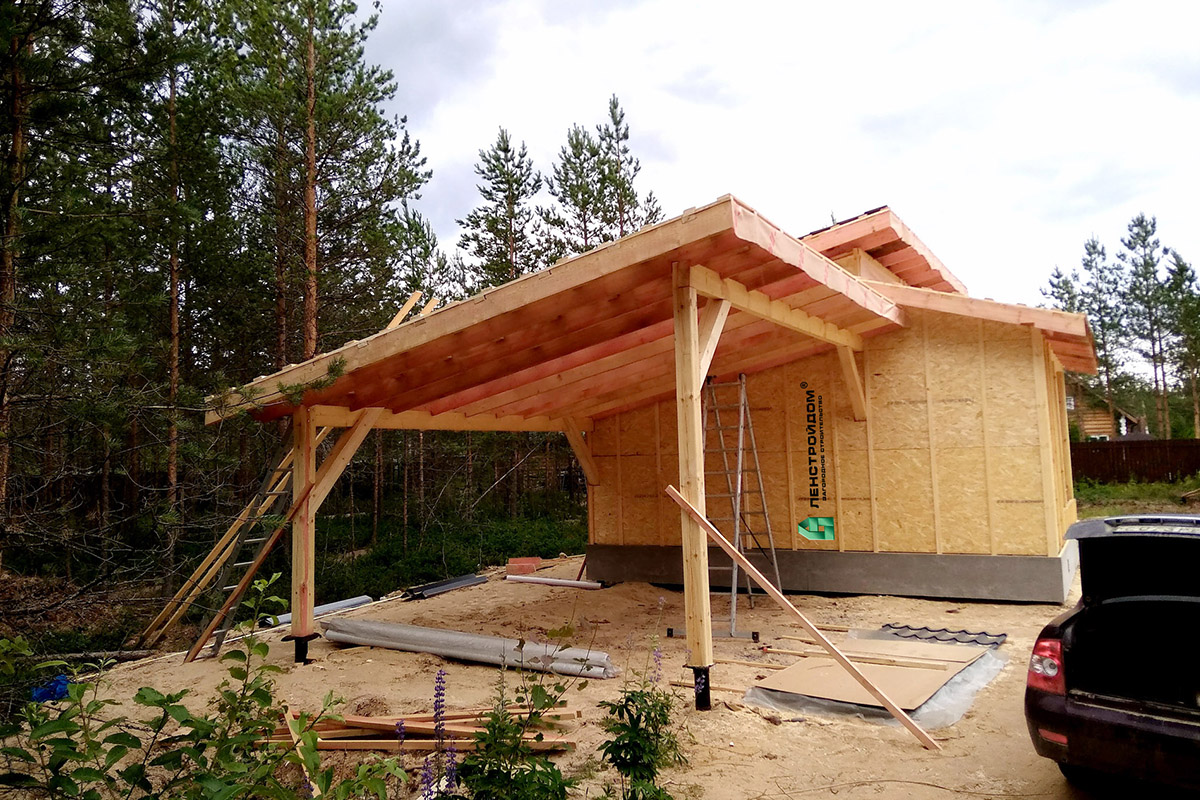

После был собран каркас навеса над парковкой и на него, в свою очередь, было смонтировано кровельное покрытие.

Монтаж кровли на навесе для авто

Для защиты подпола от продувания, а также для придания эстетического эффекта цоколь каркасного дома был обшит плитой ЦСП толщиной 12 мм.


цоколь из ЦСП плиты
зашивка цоколя ЦСП

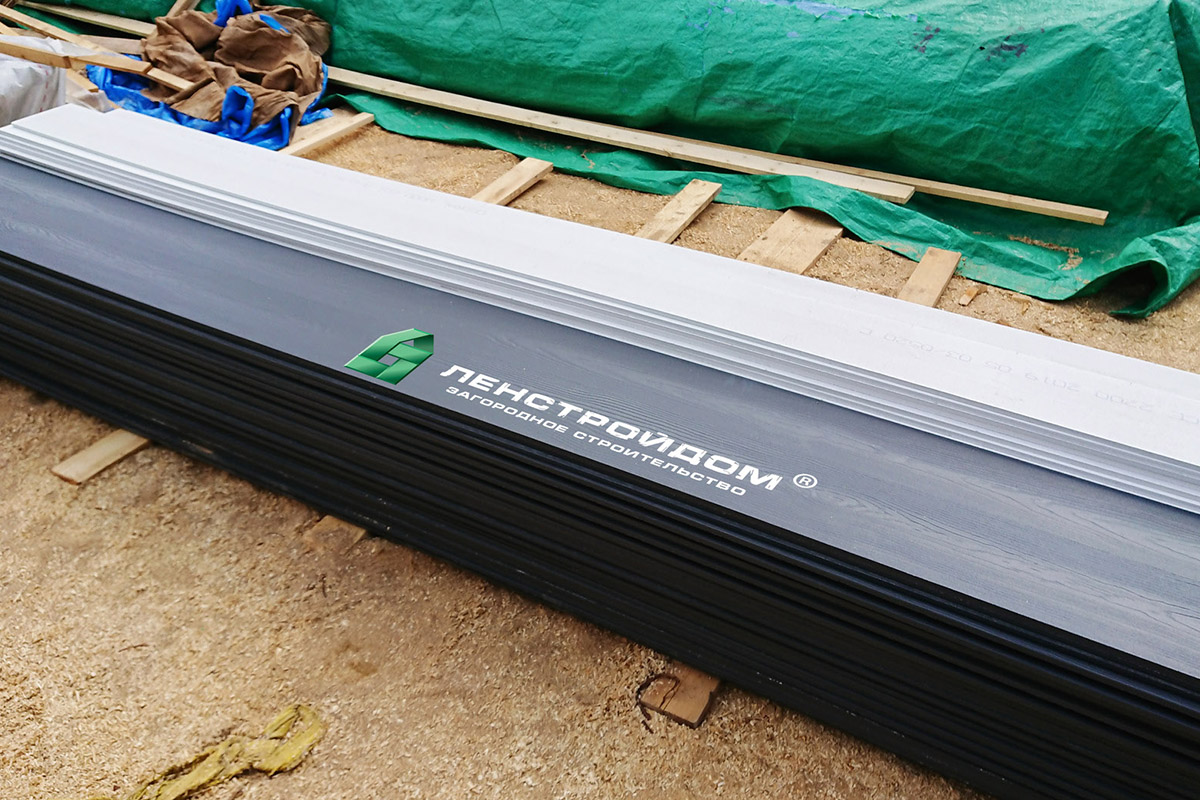

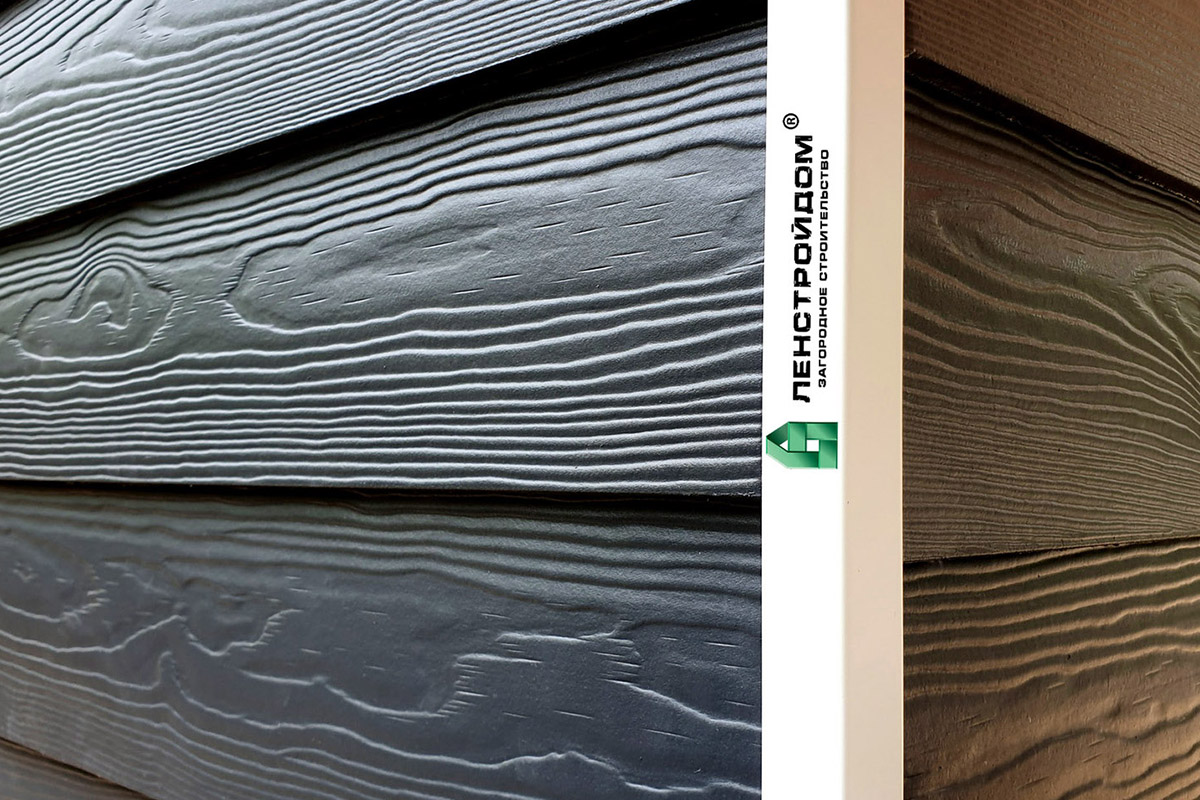

Второй главной отличительной особенностью данного проекта является использование в качестве отделочного фасадного материала фиброцементного сайдинг «Кедрал». Наружные стены фасада обшиваются «ёлочкой» (цвет С18 – ночной океан), а подшивка софитов и потолка навеса над парковкой – стык-в-стык (цвет С01 – белый минерал).

Данный отделочный материал имеет глубокую фактуру под «кедр» (откуда, собственно и название торговой марки). Основой данных панелей является портланд цемент высокой марки прочности, заполнители и фиброволокно, заменяющее арматурную сетку в этих тонкий планках толщиной всего лишь 10 мм!

Окраска производится на производстве и включает в себя слой грунтовки и 6 (шесть!) слоёв акриловой краски обеспечивающей гарантию на сохранение тона сроком не менее чем на 10 лет, а общий гарантийный срок составляет 50 лет.

сайдинг Кедрал

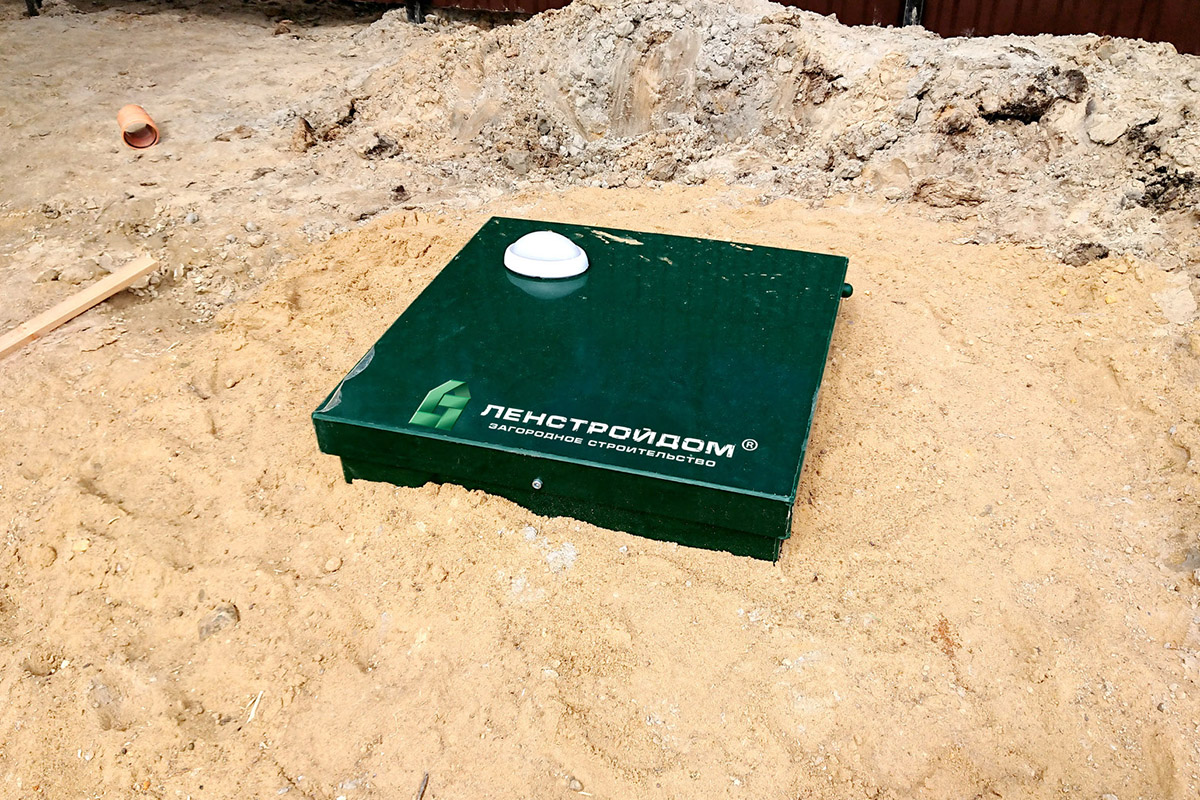

В рамках благоустройства участка заказчики заказали у наших партнёров компании «Дека» монтаж локального очистного сооружения типа «Биодека-5», осуществляющего очистку всех сточных вод на 99% до состояния технической воды, использование которой допускается для полива, а так же не нарушающих экологического законодательства при сбросе в дренажные канавы общего пользования.

Станция очистки Биодека 5

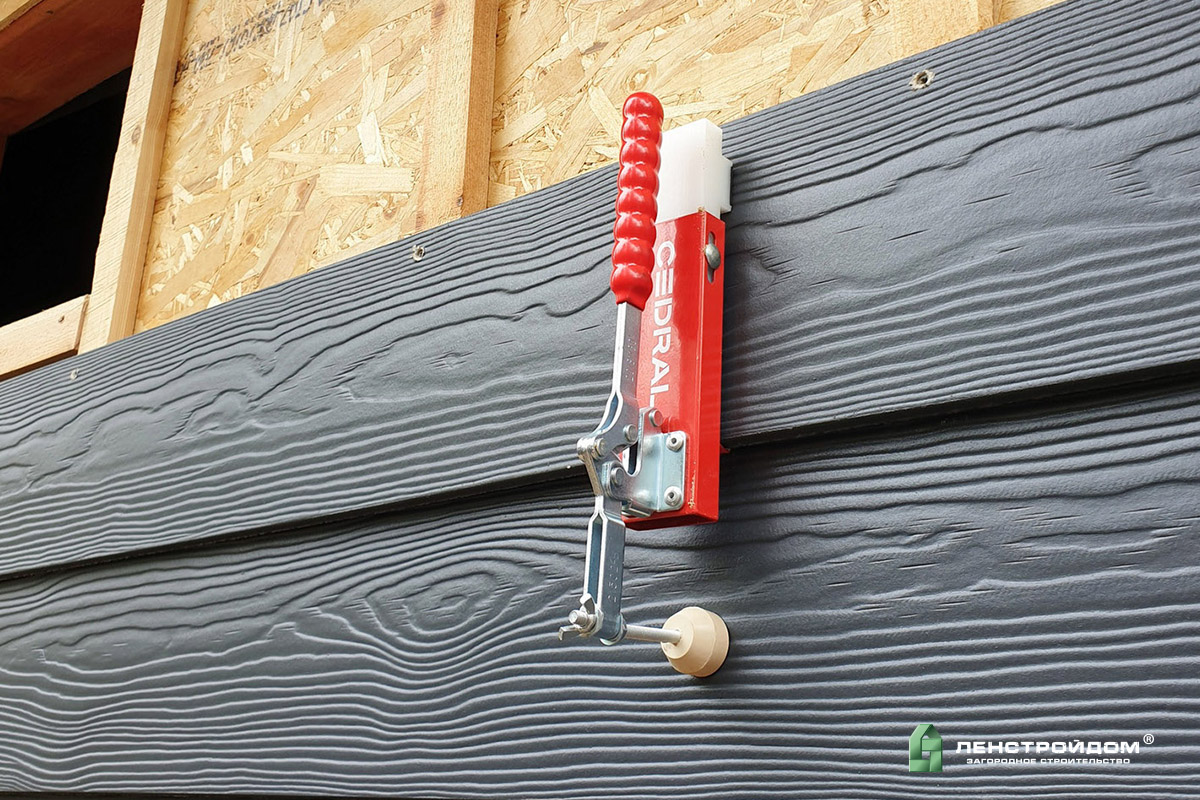

Выдерживание нахлёста 30 мм, при монтаже «ёлочкой» достигается с помощью фирменного монтажного инструмента «Кедрал». Его использование позволяет значительно увеличить технологичность и скорость монтажа фиброцементного сайдинга без потери качества.

Монтаж «ёлочкой» позволяет осуществить надёжный монтаж фасадных панелей и при этом добиться эффекта скрытого монтажа.

Монтаж сайдинга Кедрал

Исполнение узлов наружных и внутренних узлов, а также узлов примыкания осуществляется с помощью фирменных алюминиевых доборных элементов, окрашенных на производстве. В частности на следующем фото можно увидеть наружный угол каркасного дома.

Наружный угол Кедрал

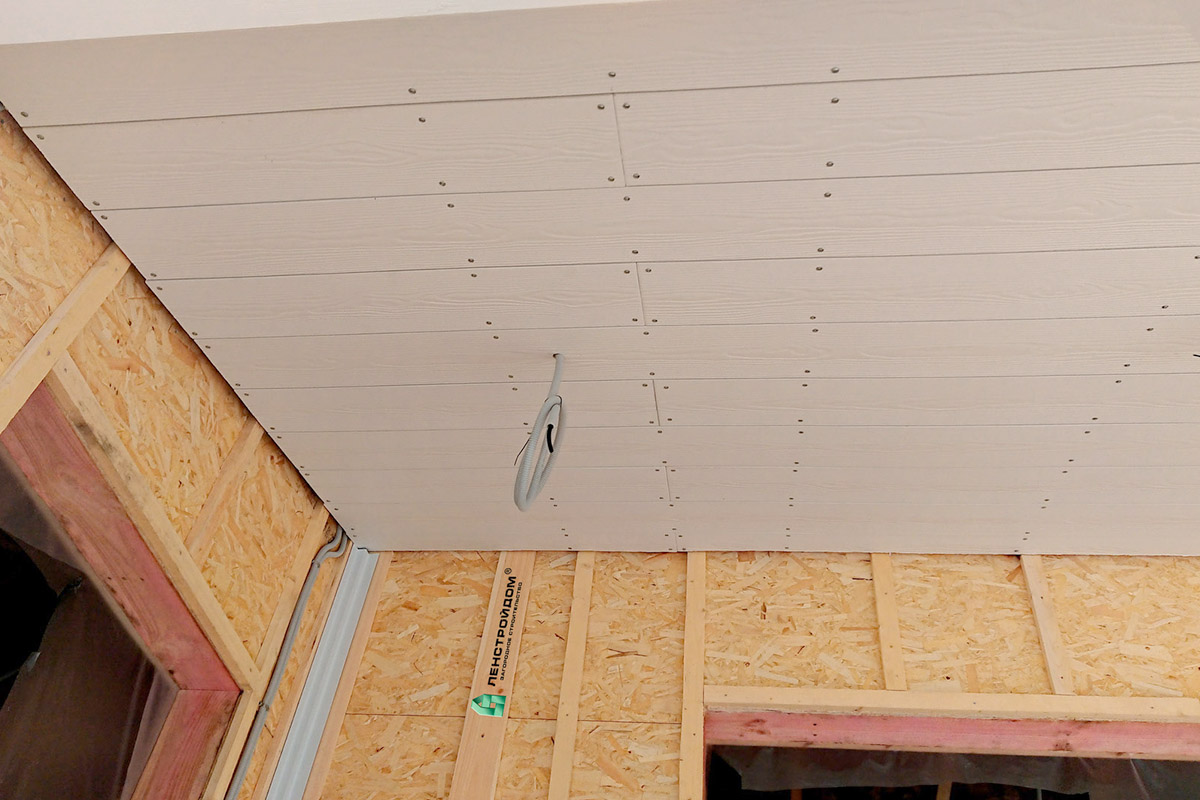

Подшивка горизонтальных поверхностей осуществляется в стык (с сохранением деформационных зазоров).

Подшивка свесов в каркасном доме

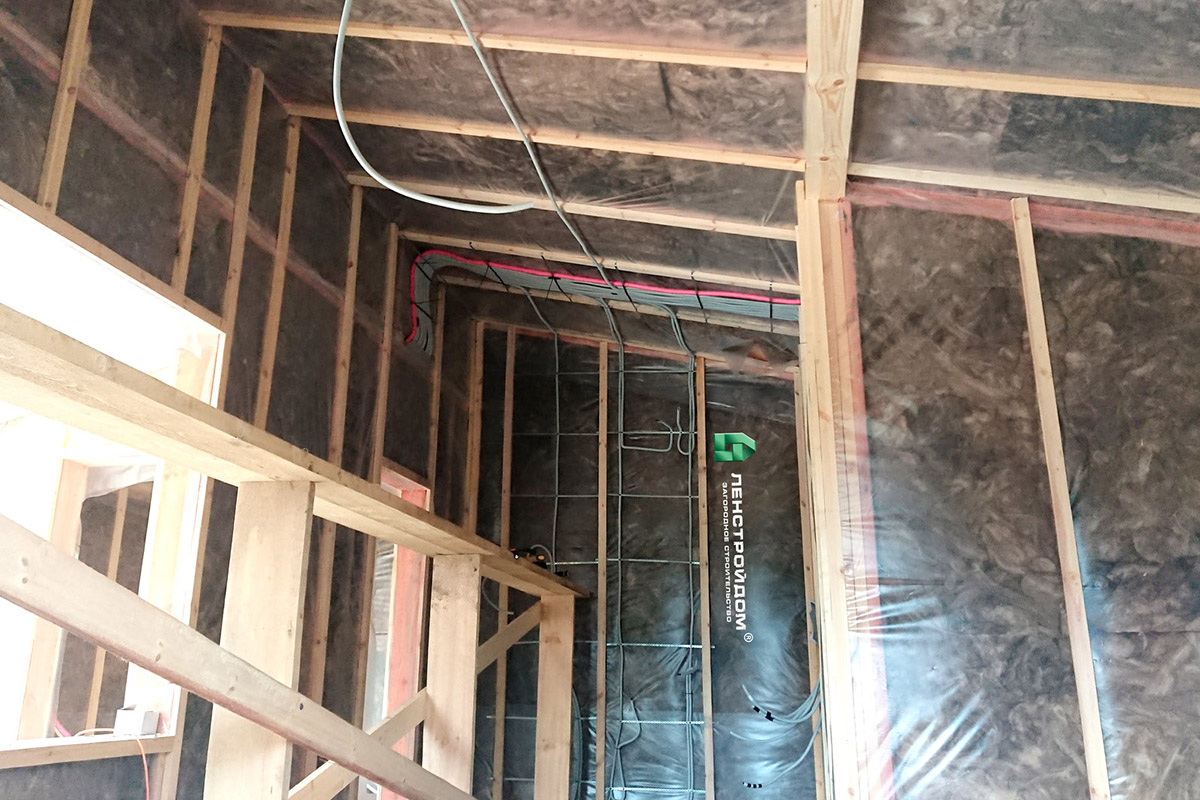

В качестве утеплителя наружных стен использовалась минеральная вата высокого качества, уложенная в шахматном порядке (во избежание мостиков холода) в три слоя по 50 мм. В качестве пароизоляционного материала, для защиты утеплителя и внутренних деревянных конструкций каркасного дома от влажного воздуха изнутри помещения, использовалась полиэтиленовая пленка толщиной 200 мкм. Важно отметить, что использование полиэтилена в качестве пароизоляционного материала не является нашим изобретением и напрямую предусмотрено в СП 31-105 2002 (на секундочку: единственном документе в РФ, регламентирующем строительство каркасных домов).

Пароизоляция полиэтиленновой пленкой

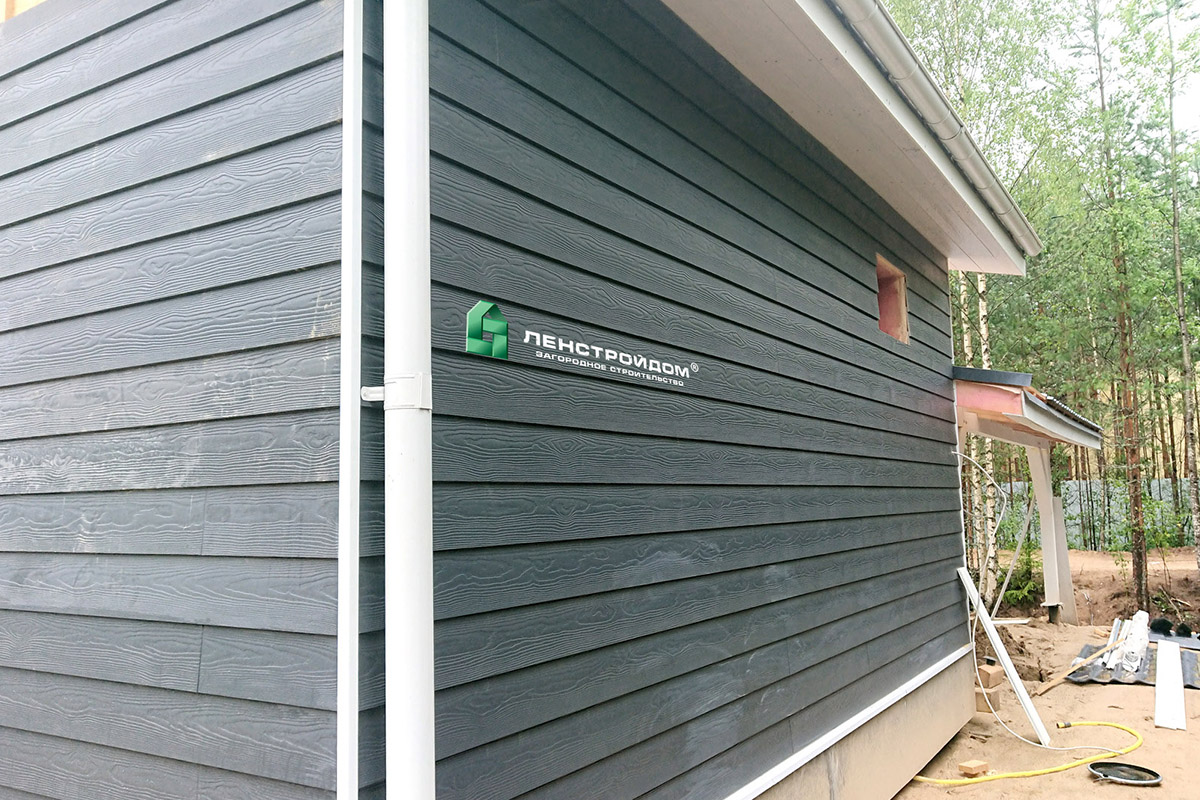

После завершения работ по отделке фасада были установлены водосточные трубы, являющиеся продолжением металлической белой водосточной системы «ГрандЛайн».

Водосточная система ГрандЛайн

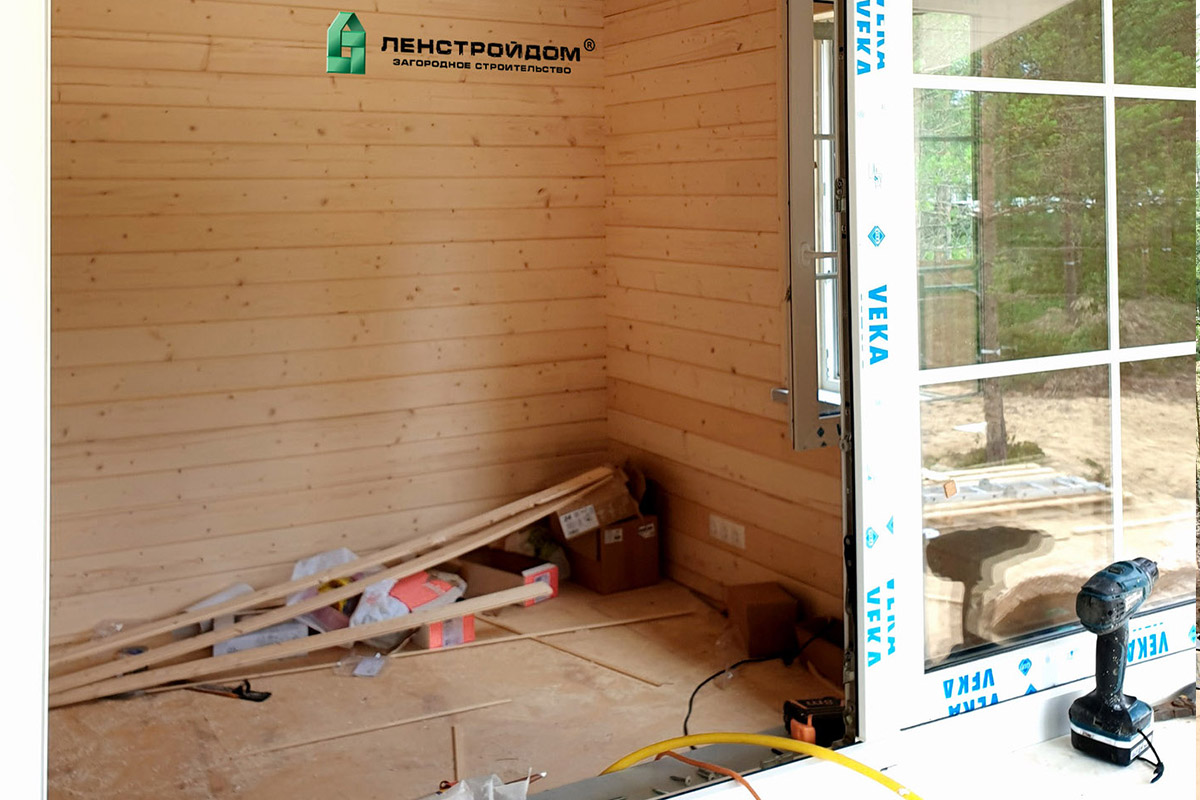

Оконные проемы были заполнены высококачественными окнами, изготовленными из энергоэффективного профиля Века и двухкамерными стеклопакетами, изготовленными на заказ. Для создания эстетичного экстерьера в стиле скандинавского каркасного дома внутри стеклопакета смонтированы шпросы, т.е. пластиковые планки, имитирующие деревянную раскладку рамы.

Окна Века

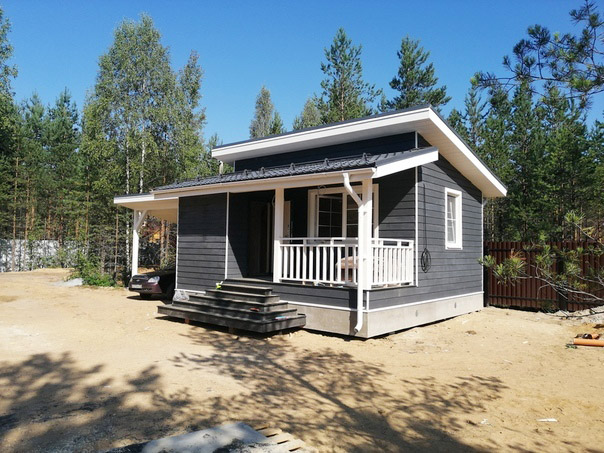

После монтажа террасной доски из древесно-полимерного композита и формирования крыльца-лестницы строительство одноэтажного каркасного дома по проекту «Керро» было завершено и сдав готовый дом счастливым заказчикам наши специалисты отправились на следующий объект.


каркасный дом с подиумом

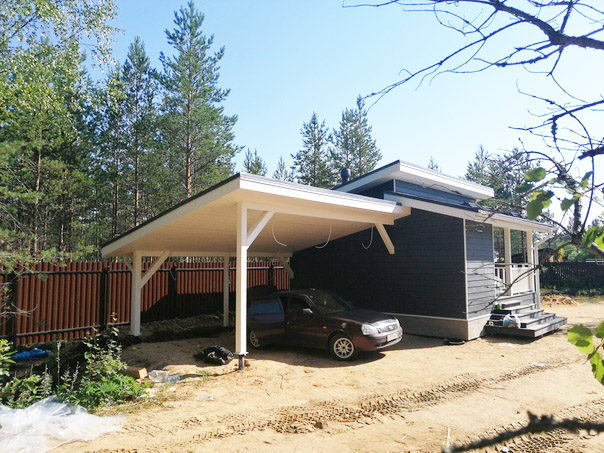

каркасный навес для 2 авто
